Платформа

Cascade3

На сегодняшний день Cascade3 является самой высокоэффективной платформой для анализа потоков в горизонтальных скважинах

На сегодняшний день Cascade3 является самой высокоэффективной платформой для анализа потоков в горизонтальных скважинах

Платформа Cascade3 разработана экспертами для экспертов на основе полученных в течение последних двух десятилетий практических знаний и научных исследований в области прикладной математики для описания сложных сценариев потока в скважинах.

Платформа Cascade3, построенная на передовых принципах термодинамического и гидродинамического моделирования в отрасли, воспроизводит замеры температуры, давления и учитывает прочие параметры скважины и пласта, а результатом ее работы являются непрерывные профили потока флюида по пласту. Важно отметить, что моделируются потоки как в стволе скважины, так и за колонной, обеспечивая максимально полное представление о сценариях потока в скважине и пласте.

Новая система диагностики «Горизонтальный поток», основанная на платформе Cascade3, решает многие задачи, с которыми сталкиваются стандартные методы исследований. Эта система обеспечивает более достоверную и полную оценку динамики потока с учетом разнообразных конструкций горизонтальных скважин. Располагая достоверной информацией, инженеры по разработке месторождения предпринимают эффективные действия по поддержанию эксплуатационных характеристик скважин и пластов на необходимом уровне.

Брошюра Cascade3 ↓

Моделирование

В основе платформы Cascade3 находится Torrent – особый вычислительный модуль, который используется для описания гидродинамики и термодинамики системы скважина-пласт.

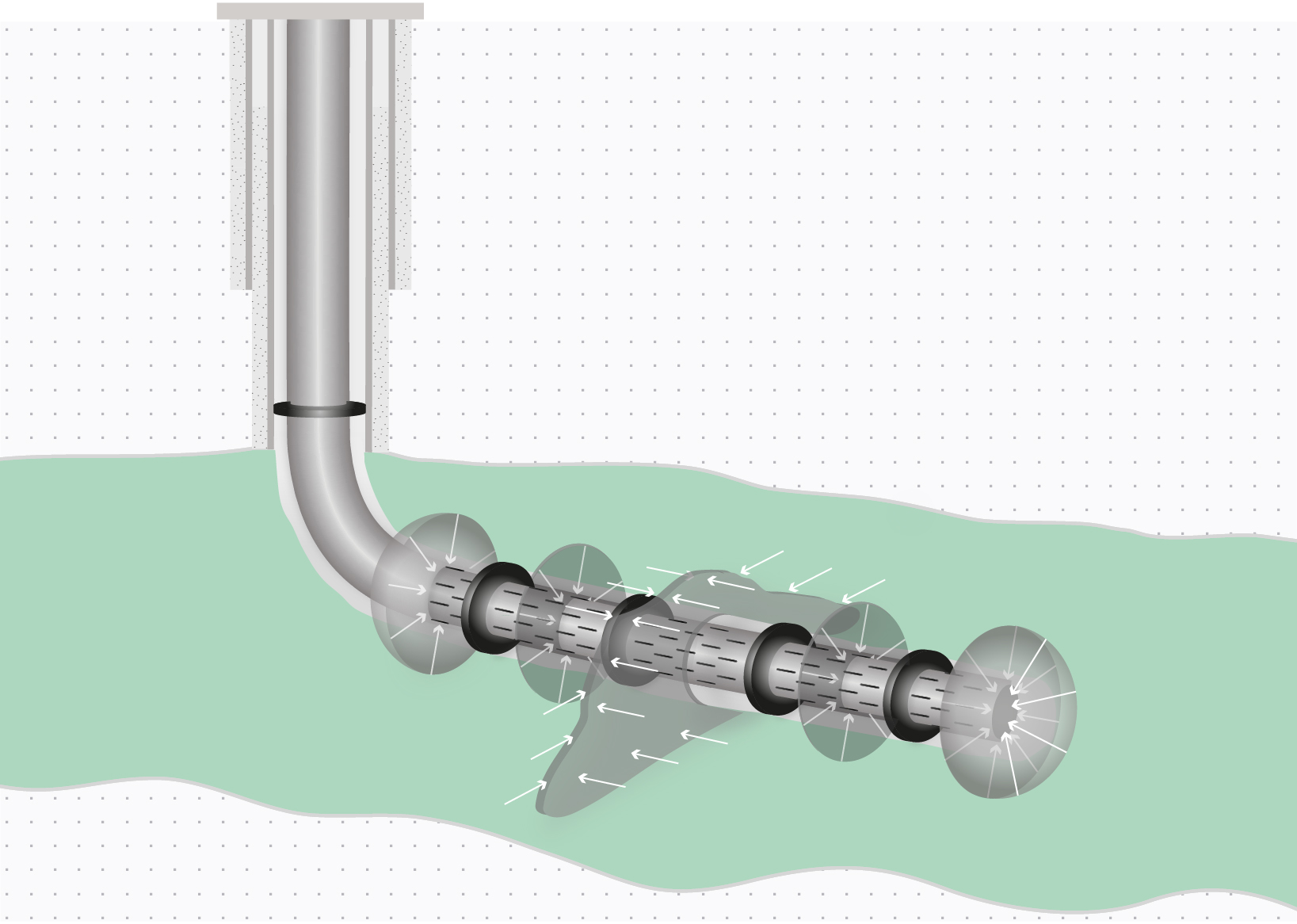

Torrent учитывает одновременно три типа геометрии потока в горизонтальных скважинах – радиальный, сферический и линейный в трещинах, производя вычисления в трехмерной расчетной области с мелким шагом. Помимо того, что в модели максимально реалистично реализованы описанные типы геометрии потока, платформа Cascade3 обеспечивает точные и непрерывные профили потока флюида для различных видов конструкций скважин и видов коллекторов, включая пласты после многостадийных гидроразрывов.

Особенности

Преимущества

Инженеры по добыче и разработке пластов руководствуются данными профилей потока флюида в призабойной зоне скважины при принятии решений по поддержанию эксплуатационных характеристик скважин и пластов на необходимом уровне.

Измеряя потоки флюида в стволе скважины, традиционные методы промысловых исследований не несут информации о потоках в самом пласте за колонной. Более того, определение профиля потока даже в открытых стволах скважин осложняется высокой вязкостью добываемой жидкости, низкими притоками и сложными режимами потока в горизонтальных скважинах.

Ошибки и неточности в определении профилей притока флюида могут быть критичными для недропользователей и привести к непродуманным решениям по эксплуатации скважин и месторождений в целом.

«Горизонтальный поток» и платформа Cascade3 решают множество диагностических задач, с которыми сталкиваются инженеры по добыче и разработке пластов. Они предоставляют специалистам точную информацию о динамике потока, необходимую для снижения эксплуатационных расходов и энергопотребления, а также увеличения добычи.

Полный список преимуществ ↓ Горизонтальный поток

Архитектура Cascade

Программы и методы

При использовании платформы Cascade3 аналитики следуют систематическому подходу, который начинается с определения программы исследования для достижения поставленных заказчиком целей. Этот этап включает в себя получение данных о скважине и пласте. В общей сложности используется до 80 входных параметров, включая историю эксплуатации скважины, ее конструкцию, свойства флюида (PVT модель), данные геотермического градиента пород и пластового давления. Все эти данные используются для построения гидродинамических и термодинамических моделей в модуле Torrent и составляют основу для программы исследований.

Программа исследований призвана обеспечить наиболее полную информацию о разрабатываемом пласте и эксплуатирующейся скважине. Она составляется таким образом, чтобы измерения в скважине были проведены на разных режимах ее работы – как периодов добычи/закачки, так и простаивания в течение рассчитанных заранее интервалов времени.

Приборы и измерения

На втором этапе в скважину спускаются запатентованные приборы, в том числе высокоточные датчики температуры Indigo, комплекс спектральной акустики Chorus, и другие. Время проведения замеров составляет до нескольких дней в зависимости от сложности скважинной системы и целей заказчика.

Обработка и моделирование

Аналитики вводят все данные в модель для адаптации модели к замерам. Torrent производит вычисления профилей температуры и давления, профиля непрерывного потока по пласту и других характеристик в соответствии с параметрами модели.

Аналитики проводят корректировку ключевых параметров модели до полного соответствия измеренных в стволе скважины и смоделированных данных температуры и давления. Достоверно известные параметры не корректируются. При достижении объективного соответствия полученный профиль потока становится окончательным результатом.

Анализ и интерпретация

Данный этап пересекается со стадией обработки данных и моделирования. На основании своих наблюдений, опыта и экспертных суждений аналитики итерационно совершенствуют модель до получения достоверных выводов.

Сервисы

Выводы аналитиков, их комментарии и ответы на поставленные вопросы аккумулируются в продукте «Горизонтальный поток», предназначенном для использования командой управляющих разработкой месторождения.

Партнёры по платформе

Cascade3 используется совместно с тремя другими технологическими платформами — Chorus, Indigo и Maxim, образуя вместе с ними диагностическую систему «Истинный поток». Каждая платформа играет свою ключевую роль в продукте «Горизонтальный поток».

Платформа Cascade3 предназначена для количественных оценок потоков флюида в системе скважина-пласт с помощью моделирования замеренных температур и давлений, в то время как платформа Chorus определяет наличие потока и его тип на основе акустической энергии. Например, данные системы Chorus позволяют аналитикам разделять поток по стволу скважины, пласту или матрице, фильтрацию флюида по трещинам и четко определить активные зоны. Термометрия и акустика помогают различать жидкость и газ.

Многосенсорная платформа Indigo обеспечивает широкий спектр исследований в стволе скважины, включая высокоточные измерения температуры и давления, которые используются в платформе Cascade3, широкий ряд других стандартных и уникальных датчиков, а также реализует передачу данных на поверхность в реальном времени. Используя цифровое рабочее пространство Maxim, аналитики разрабатывают программу исследований скважин, интегрируют и обрабатывают полученные данные, выполняют моделирование и глубокий анализ. Результаты этой работы представляют продукт «Горизонтальный поток».

Chorus Акустическая регистрация и визуализация энергии потока Indigo Мультисенсорная платформа и высокоточная термометрия Maxim Цифровое пространство планирования, обработки и анализа Истинный поток Диагностическая система, объединяющая платформы
